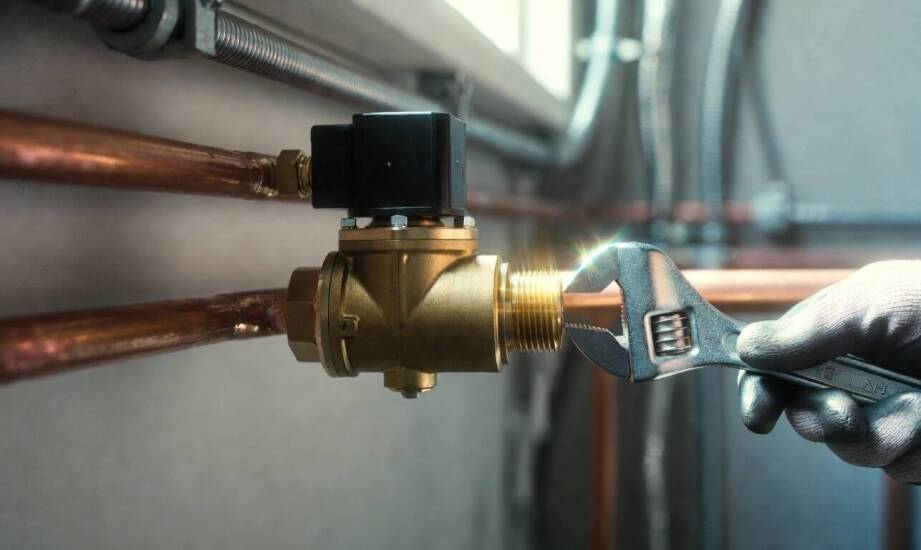

Dlaczego układ portów 180° ułatwia montaż elektrozaworu w instalacjach wodnych i parowych

Podczas prac instalacyjnych na istniejących rurociągach odpowiednia geometria przyłączy przesądza o możliwości wpięcia elementu bez kosztownych przeróbek. Gdy armatura musi trafić w wąską przestrzeń między rurami, układ portów 180° eliminuje konieczność spawania dodatkowych kolanek i modyfikacji trasy medium. Proste połączenie w linii pozwala zachować pierwotny projekt instalacji, co przyspiesza prace montażowe w zakładach przemysłowych oraz węzłach ciepłowniczych. Ograniczenie liczby kształtek przekłada się na niższe koszty materiałowe oraz mniejsze opory miejscowe dla przepływającego strumienia. Wymiary montażowe nabierają szczególnego znaczenia tam, gdzie stelaże instalacyjne zostały wytyczone zaledwie z kilkumilimetrową rezerwą.

Wpływ portów 180° na przepływ medium i zabudowę

W standardowej armaturze o kącie 180 stopni wlot i wylot znajdują się dokładnie naprzeciwko siebie w osi korpusu. Dzięki temu medium przepływa przez zawór w linii prostej, co minimalizuje zawirowania i zmniejsza lokalne spadki ciśnienia. Brak zmiany kierunku przepływu wewnątrz korpusu ułatwia planowanie całego rurociągu, zwłaszcza w rozbudowanych układach przemysłowych. Inżynierowie mogą projektować krótsze sekcje, ponieważ element sterujący nie wymusza omijania przeszkód. Rurociągi oparte na prostej osi wykazują również mniejszą tendencję do gromadzenia osadów w okolicach przyłączy.

W ciasnych szafkach sterowniczych oraz przy kolektorach wielodrogowych bezpośredni przebieg portów znacząco poprawia dostęp serwisowy. Kiedy zachodzi potrzeba modernizacji starszych magistrali, gdzie stalowe lub miedziane rury biegną równolegle do ściany, prosta geometria korpusu pozwala na szybką wymianę podzespołu bez cięcia elementów konstrukcyjnych. Instalator odkręca zużyty element i wstawia nowy korpus w to samo złącze gwintowane lub kołnierzowe.

Zastosowanie konkretnych modeli zależy od specyfiki przesyłanej substancji. W instalacjach wodnych powszechnie sprawdzają się uszczelnienia z kauczuku EPDM, które wykazują odporność na temperatury bliskie 90 stopni Celsjusza. Z kolei instalacje parowe wymagają zastosowania membran FPM lub PTFE, bezpiecznie pracujących w zakresie od 150 do 180 stopni Celsjusza. Natomiast w układach sprężonego powietrza liczy się przede wszystkim brak dławienia na wejściu oraz natychmiastowa reakcja elektromagnesu na sygnał.

Kryteria doboru elektrozaworu pod automatykę

Proces doboru armatury pod systemy automatycznego sterowania wymaga uwzględnienia dokładnych parametrów roboczych węzła. W codziennej praktyce dystrybucyjnej AQUA-GRUPA SBS obserwujemy, że kwestią priorytetową jest dopasowanie uszczelnień i korpusu do temperatury oraz agresywności chemicznej medium. Dopiero w następnym kroku specjaliści określają wymagane średnice przepływu. Na przykład przemysłowy elektrozawór 2/2-drogowy przeznaczony do gęstych cieczy musi dysponować inną budową kanałów wewnętrznych niż mały komponent do suchego gazu.

Ustalenie odpowiedniej pozycji spoczynkowej elektromagnesu to kolejny etap prac projektowych. Wersje normalnie otwarte sprawdzają się tam, gdzie przepływ substancji musi trwać przez większość cyklu technologicznego, a napięcie podaje się tylko w celu jego zatrzymania. Pozwala to ograniczyć zużycie prądu i wydłużyć żywotność cewki. Z kolei warianty normalnie zamknięte stanowią podstawę systemów bezpieczeństwa. W razie nagłej awarii zasilania elektrycznego sprężyna mechanicznie odcina dopływ medium, chroniąc układ przed zalaniem lub niekontrolowanym wzrostem ciśnienia.

Napięcie sterujące również podlega standaryzacji w zależności od środowiska pracy. W automatyce maszynowej dominuje zasilanie prądem stałym o napięciu 24V, które jest bezpieczne dla operatorów i kompatybilne ze sterownikami PLC. Ciśnienie robocze determinuje z kolei grubość ścianek mosiężnych lub stalowych odlewów. Element o dużej przepustowości wymaga solidniejszej konstrukcji, aby wytrzymać uderzenia hydrauliczne pojawiające się przy szybkim zamykaniu przelotu.

Geometryczny układ przyłączy to pozornie niewielki detal, który realnie definiuje koszty utrzymania całego rurociągu. Komponenty zbudowane w osi 180 stopni przyspieszają pierwszą instalację i obniżają ryzyko błędów podczas rutynowych prac konserwacyjnych. Właściwe rozpoznanie potrzeb układu, od rodzaju uszczelnienia po zachowanie cewki w stanie bezprądowym, gwarantuje stabilną pracę infrastruktury wodnej, gazowej oraz przemysłowej przez wiele lat.
